(use case diagram) –diagramm, mis näitab seoseid aktorite ja kasutusjuhtumite vahel ning kirjeldab süsteemi kontseptuaalsel tasemel. (диаграмма, отражающая связь между экторами и прецедентами, описывает систему на концептутальном уровне)
Эктор (actor) – Aktor – inimese kujund – see on palju loogiliselt seotud rolle, mida täidetakse suhtlemisel pretsedentide või olemusega. (это множество логически связанных ролей, исполняемых при взаимодействии с прецедентами или сущностями)
Прецедент (use-case) Kasutusjuhtum tähistatakse ovaaliga/elipsiga – süsteemi käitumise üksiku aspekti kirjeldus kasutaja seisukohast. (описание отдельного аспекта поведения системы с точки зрения пользователя)
Aktorid ja kasutusjuhtumid ühendatakse omavahel joonega või noolega.

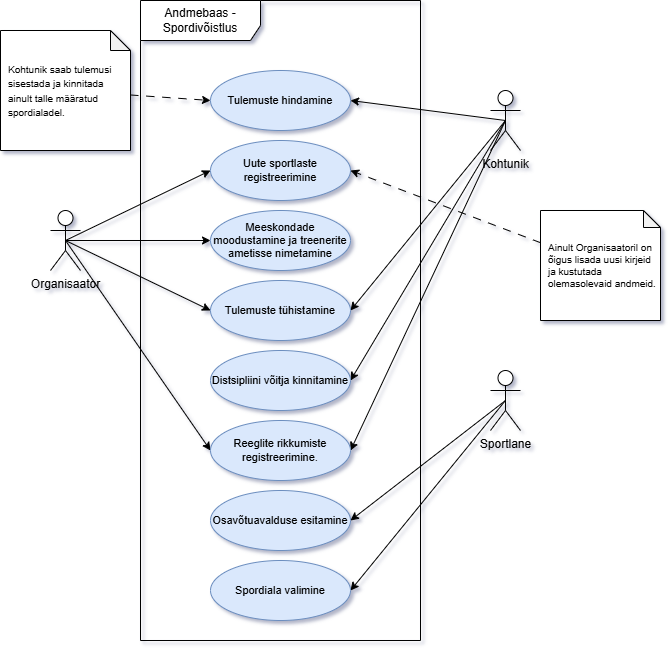

Näidis:
